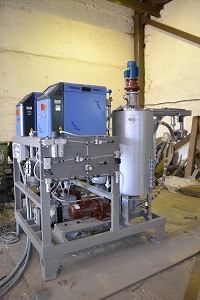

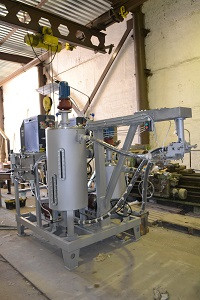

Установка смесительно-дозирующая для полиуретана УСД- 2 предназначена для приготовления сшивающего агента; получения полиуретана и заливки его в формы при изготовлении изделий из полиуретановых эластомеров.
Климатическое исполнение установки – УХЛ 4, по ГОСТ 15150-69.
Электрооборудование изделия допускает его эксплуатацию в пожароопасных зонах класса П –I I а по ПУЭ.
Категория производства – ” В ” по НПБ 105-95.
Питание электрооборудования установки от сети напряжением 220/380 В и частотой 50 Гц.

Технические характеристики:
Максимальная производительность смешения – 2 кг/мин
Соотношение компонентов (массовое) – от 1:5,5 до 1:7,2
Максимальная доза заливки при массовом соотношении компонентов 1:7.14 – 80 кг

Вместимость:
ёмкости форполимера – 0,08 м3
ёмкости сшивающего агента – 0,02 м3
ёмкости растворителя – 0,005 м3
плавителя – 0,02 м3
термостата ёмкости форполимера – 0,046 м3
термостата ёмкости сшивающего агента – 0,046 м3

Давление, МПа, не более
в ёмкости форполимера – не более 0,05 МПА или вакуум с остаточным давлением 0,01 МПа
в ёмкости сшивающего агента – не более 0,05 МПА или вакуум с остаточным давлением 0,01 МПа
в ёмкости растворителя – не более 0,4 МПА
в системе теплоносителя – не более 0,25 МПА

Максимальная температура теплоносителя:
в контуре форполимера – 90С
в контуре сшивающего агента – 130С

Система дозирования форполимера:
подача, 45 см3/об
мощность привода, 1,5 кВт
частота вращения насоса, 15-45 мин-1

Система дозирования сшивающего агента:
подача – 10 см3/об
мощность привода – 1,0 кВт
частота вращения насоса – 10-30 мин-1

Головка смесительная:
частота вращения – 3000, 4000, 5280 мин –1
мощность привода – 1,1 кВт

Теплоноситель:
в контуре форполимера – масло И-40А, ГОСТ 20799-88
в контуре сшивающего агента жидкость ПМС-10,ГОСТ 13032-77 или масло И-40А, ГОСТ 20799-88

Мощность:
нагревателей термостата ёмкости форполимера – 6,4 кВт
нагревателей термостата ёмкости сшивающего агента – 9,6 кВт
плавителя – не менее 6,4 кВт

Габаритные размеры, мм, не более:
длина – не более 2850 мм
ширина – не более 1580 мм
высота – не более 2260 мм

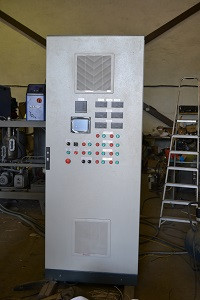

шкафа управления:
длина – не более 1000 мм
ширина – не более 800 мм
высота – не более 2000 мм

Масса:
со шкафом управления – не более 2200 кг
без шкафа управления – не более 1800 кг
